Was sind Erdkabelinstallationswerkzeuge und wie verbessern sie die Projekteffizienz?

Abstrakt

Unterirdische Strom- und Kommunikationsnetze nehmen rasant zu, da Städte eine sicherere, zuverlässigere und optisch sauberere Infrastruktur anstreben. Im Zentrum dieser Transformation stehenWerkzeuge für die Installation von Erdkabeln, die nicht nur die Baugeschwindigkeit, sondern auch Sicherheit, Kabellebensdauer und langfristige Systemleistung bestimmen. In diesem Artikel wird das gesamte Ökosystem der Werkzeuge für die Installation von Erdkabeln untersucht, einschließlich schlüsselworterweiterter Variationen wie Zugwerkzeuge für Erdkabel, Kabelverlegegeräte, Rohrstangensysteme, Winden, Rollen und Spannungsüberwachungsgeräte. Anhand von Branchenpraktiken und technischer Logik erklären wir, wie diese Tools funktionieren, wo sie eingesetzt werden und wie man sie entsprechend den modernen EEAT-Standards verantwortungsvoll auswählt. Die Diskussion wird durch Fertigungsexpertise von geprägtNingbo Lingkai Electric Power Equipment Co., Ltd.und konzentriert sich eher auf den praktischen Nutzen als auf Werbeaussagen.

Inhaltsverzeichnis

• Grundlegendes zu den Werkzeugen für die Installation von Erdkabeln
• Warum unterirdische Installationen spezielle Ausrüstung erfordern
• Erweiterte Schlüsselwörter und Werkzeugkategorien erklärt
• Kerntypen von Erdkabelinstallationswerkzeugen
• Wie diese Tools die Sicherheit und Kabelintegrität verbessern
• Auswahlkriterien für verschiedene Projektszenarien
• Vergleichstabelle gängiger Installationstools
• Branchenanwendungen und Anwendungsfälle
• EEAT-Überlegungen bei der Herstellung und Verwendung von Werkzeugen
• Häufig gestellte Fragen
• Fazit und nächste Schritte

Grundlegendes zu den Werkzeugen für die Installation von Erdkabeln

Werkzeuge zur Installation von Erdkabeln beziehen sich auf eine spezielle Gruppe mechanischer und hydraulischer Geräte, die zum Führen, Ziehen, Schützen und Spannen von Elektro- oder Kommunikationskabeln dienen, die unter der Erdoberfläche verlegt werden. Im Gegensatz zu Überkopf-Strangwerkzeugen arbeiten unterirdische Systeme in begrenzten Umgebungen wie Kanälen, Kanälen, Gräben und Tunneln.

Diese Werkzeuge wurden entwickelt, um Reibung, Biegeradius, Zugspannung und Ausrichtungsgenauigkeit zu verwalten. Unsachgemäße Werkzeuge können zu Kabelmantelschäden, Isolationsfehlern oder vorzeitiger Alterung führen, sodass die Werkzeugauswahl zu einer wichtigen technischen Entscheidung und nicht zu einer nachträglichen logistischen Überlegung wird.

Warum unterirdische Installationen spezielle Ausrüstung erfordern

Die unterirdische Verlegung von Kabeln bringt Herausforderungen mit sich, die bei Freileitungssystemen nicht vorhanden sind. Dazu gehören unsichtbare Verlegewege, höhere Reibungskoeffizienten, begrenzte Zugangsmöglichkeiten und strengere Sicherheitsanforderungen. Erdkabelinstallationswerkzeuge wurden speziell für die Lösung dieser Probleme entwickelt.

• Reduzierte Sichtbarkeit und eingeschränkte Korrekturmöglichkeiten, sobald mit der Installation begonnen wird
• Höhere mechanische Belastung durch Kanalreibung und Biegungen
• Erhöhtes Risiko thermischer und feuchtigkeitsbedingter Kabelschäden
• Strengere städtische Sicherheits- und Umweltvorschriften

Erweiterte Schlüsselwörter und Werkzeugkategorien erklärt

Um den Umfang der Erdkabelinstallationswerkzeuge vollständig zu verstehen, ist es sinnvoll, die in der Branche gebräuchliche Terminologie zu erweitern. Diese Variationen beschreiben oft eher die Funktion als völlig separate Produkte.

• Werkzeuge zum Ziehen von Erdkabeln
• Kabelverlegungsgeräte für unterirdische Anlagen
• Seilwinden und Zugmaschinen
• Rohrstangen- und Rohrstangensysteme
• Kabelrollen für die Graben- und Kanaleinführung
• Spannungskontroll- und Überwachungsgeräte

Kerntypen von Erdkabelinstallationswerkzeugen

• Seilwinden– Bietet eine kontrollierte Zugkraft für Installationen über große Entfernungen
• Kanal Rodders– Wird verwendet, um Pilotleitungen vor dem Kabelziehen durch Rohre zu führen

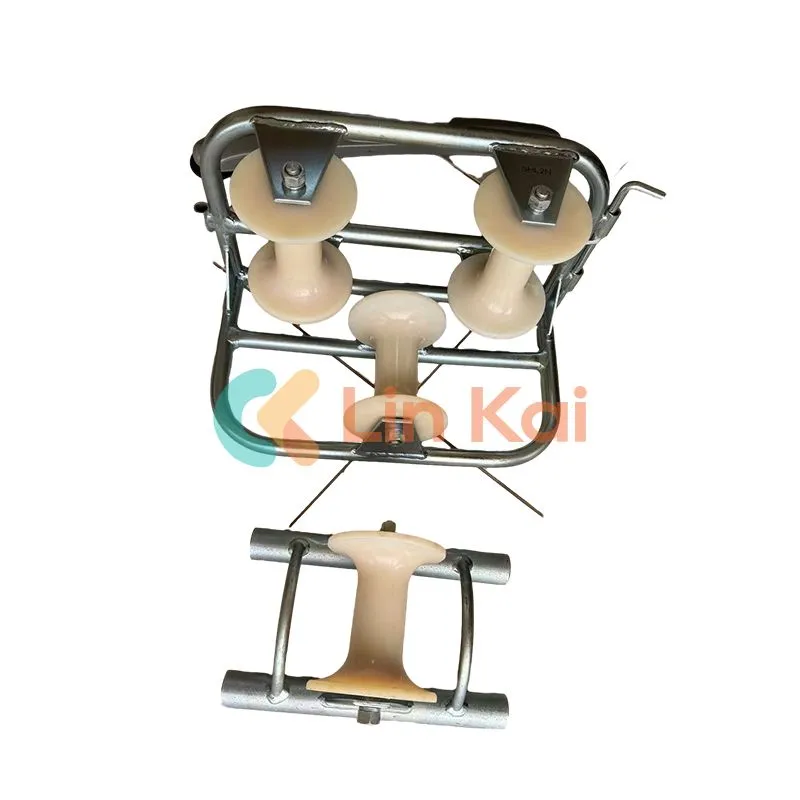

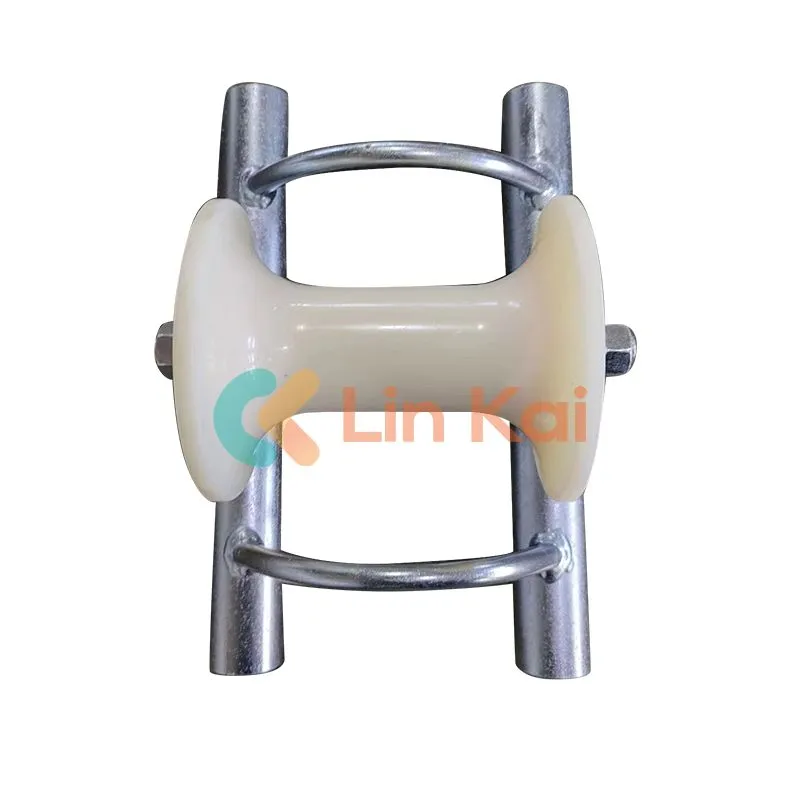

• Kabelrollen– Reduzieren Sie die Reibung und schützen Sie die Kabelmäntel an Ein- und Austrittspunkten
• Griffe ziehen– Seile bei gespanntem Zug gleichmäßig sichern
• Spannungsmesser– Überwachen Sie die Zugkraft, um eine Überschreitung der Kabelgrenzwerte zu vermeiden

Wie diese Tools die Sicherheit und Kabelintegrität verbessern

• Eine geringere manuelle Handhabung verringert das Verletzungsrisiko
• Die kontrollierte Spannung verhindert eine Dehnung des Leiters
• Optimierter Biegeradius schont Dämmschichten
• Reduzierte Reibung minimiert den Wärmeaufbau beim Ziehen

Auswahlkriterien für verschiedene Projektszenarien

• Kabeldurchmesser und Gewicht
• Streckenlänge und Anzahl der Kurven
• Kanalmaterial und Zustand der inneren Oberfläche
• Städtische versus ländliche Installationsbeschränkungen

Vergleichstabelle gängiger Installationstools

Branchenanwendungen und Anwendungsfälle

• Städtische Stromverteilungsnetze
• Netzanschlüsse für erneuerbare Energien
• Industrieanlagen-Infrastruktur
• Telekommunikations- und Glasfasersysteme

EEAT-Überlegungen bei der Herstellung und Verwendung von Werkzeugen

Aus EEAT-Sicht müssen Erdkabelinstallationswerkzeuge durch nachweisbares Fachwissen, transparente Herstellungsprozesse und nachgewiesene Feldleistung unterstützt werden. Hersteller wieNingbo Lingkai Electric Power Equipment Co., Ltd.Richten Sie das Produktdesign an internationalen Installationsstandards und realen technischen Anforderungen aus.

Häufig gestellte Fragen

Was bestimmt die richtige Zugkraft für Erdkabel?

Die Zugkraft wird durch das Kabelgewicht, die Rohrlänge, den Reibungskoeffizienten sowie die Anzahl und den Radius der Biegungen bestimmt. In der Praxis verwenden Installateure Spannungsüberwachung und Routenberechnungen, um die Zuglasten innerhalb der zulässigen Grenzen des Kabelherstellers zu halten.

Wie wähle ich zwischen einer Spillwinde und einer Trommelwinde?

Eine Spillwinde wird oft dann bevorzugt, wenn Sie ein kontinuierliches Ziehen mit guter Kontrolle und die Fähigkeit benötigen, lange Züge mithilfe einer Seilschlaufe zu bewältigen System. Trommelwinden sind üblich, wenn die Zugleine auf der Trommel selbst gelagert werden soll. Ihre Entscheidung sollte das Layout des Standorts, die Zuglänge usw. berücksichtigen. Anforderungen des Linienmanagements und wie Sie Spannungen kontrollieren möchten.

Benötige ich wirklich einen Kanalrute oder kann ich einfach eine Angelschnur durch den Kanal fischen?

Bei kurzen, sauberen, geraden Leitungen kann das manuelle Angeln mit der Leine funktionieren. Aber ein Duct Rodder (Rohrstangensystem) ist über einen längeren Zeitraum weitaus zuverlässiger Leitungen, ältere Kanäle oder Strecken mit mehreren Kurven. Es reduziert Versuch und Irrtum, verkürzt die Arbeitszeit und hilft, Schäden durch improvisiertes Ziehen zu vermeiden.

Was ist der Unterschied zwischen Kabelziehstrümpfen, Netzstrümpfen und Drehverbindern?

Zuggriffe (Mesh-Socken) verteilen die Last über einen längeren Abschnitt des Kabelmantels, um lokale Belastungen zu reduzieren. Dazwischen sitzen Drehverbinder Zugleine und Griff zur Reduzierung von Verdrehungen, was wichtig ist, wenn man durch Kurven zieht oder sich das Seil drehen kann. Zusammen können sie schützen sowohl die Kabelintegrität als auch die Installationsqualität.

Wie können Kabelaufroller Kabelschäden an Kanaleinführungsstellen verhindern?

Einführungspunkte sind Bereiche mit hohem Risiko, da das Kabel vom freien Raum in einen engen Kanal übergeht. Rollen führen das Kabel sanft, reduzieren den Mantel Abrieb reduzieren und einen sichereren Biegeradius beibehalten. Dies ist besonders wichtig bei schweren MV-/HV-Kabeln oder wenn die Route unmittelbar nach der Einfahrt eine Kurve macht.

Wann sollte ich Gleitmittel verwenden und welche Art ist geeignet?

Schmiermittel werden üblicherweise verwendet, wenn eine hohe Reibung zu erwarten ist: lange Rohrstrecken, mehrere Biegungen, raue Rohrinnenräume oder größere Kabeldurchmesser. Verwenden Sie ein für Kabel zugelassenes Zugschmiermittel, das mit Ihrem Kabelmantelmaterial und den örtlichen Umweltanforderungen kompatibel ist. Vermeiden Sie „generische“ Gleitmittel kann Jacken beschädigen oder Rückstände hinterlassen.

Wie schätze ich Reibung und Spannung ein, bevor der Zug beginnt?

Eine Beurteilung vor dem Zug umfasst in der Regel die Kartierung der Route, die Zählung der Biegungen, die Inspektion der Leitungen und eine Methode zur Spannungsschätzung (häufig basierend auf dem Gewicht des Kabels). Reibungsannahmen und Biegemultiplikatoren). Bei Abzügen mit höherem Risiko können Teams diese Schätzungen mit Echtzeit-Spannungsmessungen während der Installation kombinieren um Annahmen zu validieren und eine Überlastung zu verhindern.

Welche Werkzeuge helfen, den Mindestbiegeradius bei der Montage einzuhalten?

Der Biegeradius wird durch die richtige Rollenauswahl, Eckrollen bei Richtungsänderungen und kontrollierte Zugmethoden, die plötzliche Bewegungen vermeiden, geschützt Idioten. Bei empfindlichen Kabeln können Installateure Radiusführungen anbringen oder Seilscheiben verwenden, die für die Aufrechterhaltung größerer Radien ausgelegt sind und so das Risiko von internen Leiterbrüchen verringern Isolationsschäden.

Woher weiß ich, ob der Kanal frei ist, bevor ich am Kabel ziehe?

Zu den üblichen Schritten gehören das Anbringen von Stäben am Kanal, das Ziehen eines Dorns (zur Bestätigung des Innenspiels) und die Verwendung einer Testzugleine. In herausfordernden Umgebungen können Teams Verwenden Sie Kanalinspektionswerkzeuge wie Kanalkameras. Die frühzeitige Überprüfung des Kanalzustands ist eine der einfachsten Möglichkeiten, Unterbrechungen während des Zugs und Kabelschäden zu verhindern.

Was ist eine „Pilotlinie“ und warum ist sie wichtig?

Eine Pilotleine ist die erste leichte Leine, die durch einen Kanal verlegt wird, um einen Weg für stärkere Zugseile und schließlich das Kabel selbst zu schaffen. Ein gut eingestelltes Die Pilotlinie reduziert Installationsunsicherheiten, ermöglicht abgestufte Klimmzüge in der Stärke und trägt dazu bei, dass der endgültige Kabelzug kontrolliert und vorhersehbar bleibt.

Wie kann ich das Risiko einer Verdrehung oder eines „Korkenziehers“ des Kabels beim Ziehen verringern?

Das Verdrehungsrisiko wird durch die Verwendung von Drehverbindungen, die Ausrichtung des Zugseils, die korrekte Ausgabesteuerung und die Verhinderung einer Drehung des Seils verringert. Kontrolliertes Ziehen Geschwindigkeit ist auch wichtig. Wenn das Verdrehen ignoriert wird, kann dies zu innerem Stress und potenziellen langfristigen Leistungsproblemen führen.

Welche Erdkabelinstallationswerkzeuge sind für Langstreckenzüge am wichtigsten?

Für Langstreckenarbeiten umfasst das Kernsystem normalerweise eine Winde mit der richtigen Größe, eine kalibrierte Spannungsüberwachung, ein hochwertiges Zugseil, die richtigen Griffe und Drehgelenke. und Reibungsmanagement-Tools wie Rollen und Schmiermittel. Viele Projekte profitieren auch von Routenplanungspraktiken und Etappenzügen, um die Ladung innerhalb sicherer Grenzen zu halten.

Welche Dokumentation sollte ein seriöser Werkzeuglieferant bereitstellen?

Achten Sie auf klare Spezifikationen (Nennlasten, Materialien, Abmessungen), Bedienungsanleitungen, Wartungshinweise und Informationen zur Qualitätssicherung. Hersteller wieNingbo Lingkai Electric Power Equipment Co., Ltd.Unterstützen Sie Tools in der Regel mit technischer Dokumentation, die Auftragnehmern dabei hilft, Geräte verantwortungsvoll auszuwählen und zu verwenden. was gut mit den Erwartungen der EEAT an Transparenz und Fachwissen übereinstimmt.

Wie pflege ich Erdkabelinstallationswerkzeuge, um die Lebensdauer zu verlängern?

Zur Grundwartung gehören die Reinigung nach dem Gebrauch (insbesondere Schmiermittelrückstände), die Überprüfung der Rollen auf gleichmäßige Drehung, die Überprüfung der Griffe auf gebrochene Litzen und die Überprüfung der Winde Komponenten und Bremssysteme sowie die trockene Lagerung von Werkzeugen, um Korrosion zu verhindern. Routineinspektionen reduzieren auch das Ausfallrisiko bei Hochlastbetrieben.

Ist eine sichere Wiederverwendung von Zugseilen und Griffen möglich?

Oft ja, aber nur nach Inspektion. Seile sollten auf Abrieb, abgeflachte Stellen, Verunreinigungen oder gebrochene Fasern überprüft werden. Griffe sollten auf Beschädigungen überprüft werden Passgenauigkeit. Die Wiederverwendungsrichtlinien sollten den Herstellerrichtlinien und den Sicherheitsprotokollen am Arbeitsplatz entsprechen, insbesondere beim Ziehen schwererer Kabel oder Kabel mit höherer Spannung.

Fazit und nächste Schritte

Erdkabelinstallationswerkzeuge sind für moderne Infrastrukturprojekte unverzichtbar und beeinflussen Effizienz, Sicherheit und langfristige Zuverlässigkeit. Durch die Auswahl der richtigen Tools und Partner wird das Betriebsrisiko erheblich reduziert.

Wenn Sie Ausrüstung für Erdkabelprojekte bewerten oder maßgeschneiderte technische Beratung benötigen,Kontaktieren Sie unsum Lösungen zu besprechen, die auf reale Installationsbedingungen zugeschnitten sind.
