Name: |
Kabelrollen |
Anwendung: |
Installationsort für Erdkabel |
Durchmesser: |
120* 200mm Max oder kundenspezifisch |
Nennlast: |
10kn 20kn |
Material: |
MC NYLON/STAHL/ALUMINIUMLEGIERUNG |
Garantie: |
1 Jahr |
Seilrollen, auch Seilrollen oder Seiltragrollen genannt, sind notwendige Teile in Seilsystemen und spielen eine entscheidende Rolle für deren Stabilität, Zuverlässigkeit und Langlebigkeit. Diese Geräte verfügen über verschiedene Funktionen und Vorteile, die Kabelsystemen auf unterschiedliche Weise zugute kommen:
Gerade bei Kurven oder Richtungsänderungen im Seilverlauf können Seilrollen helfen, die Seilspannung zu reduzieren. Durch die entsprechende Unterstützung tragen sie dazu bei, die Belastung der Kabel zu verringern und zu verhindern, dass sie durch übermäßige Spannung beschädigt werden. Daher sind sie unerlässlich, um Kabelbrüche zu verhindern und die Anlagensicherheit zu verbessern.
Die Oberfläche von Seilrollen ist in der Regel glatt und soll die Reibung zwischen Seilen und Rollen verringern. Dies trägt dazu bei, Oberflächenverschleiß des Kabels zu verhindern und seine Lebensdauer zu verlängern. Durch die Verringerung des Abriebs tragen Kabelrollen auch dazu bei, die Notwendigkeit häufiger Wartung und Austausch zu reduzieren, was zu Kosteneinsparungen für Systembesitzer führt.
Kabelrollen helfen dabei, Kabel in einer bestimmten Richtung zu halten und sorgen so für die Gesamtstruktur und Anordnung des Kabelsystems. Dies ist entscheidend für die Aufrechterhaltung der Stabilität und Zuverlässigkeit des Systems, da Kabelverwicklungen oder -ablenkungen vermieden werden. Kabelrollen erleichtern auch die Kabelinstallation und -wartung, indem sie die Kabel organisiert und ordentlich halten.
Ein weiterer Vorteil von Seilrollen ist ihre Fähigkeit, sich an verschiedene Umgebungen anzupassen, darunter Innen- und Außenbereiche, hohe Temperaturen, niedrige Temperaturen und andere Bedingungen. Sie bestehen in der Regel aus langlebigen und korrosionsbeständigen Materialien wie Stahl oder Nylon, um einen zuverlässigen Betrieb in verschiedenen Anwendungsszenarien zu gewährleisten. Diese Funktion ist wichtig, um ihren Nutzen in verschiedenen Kabelsystemen und Anwendungen zu maximieren.

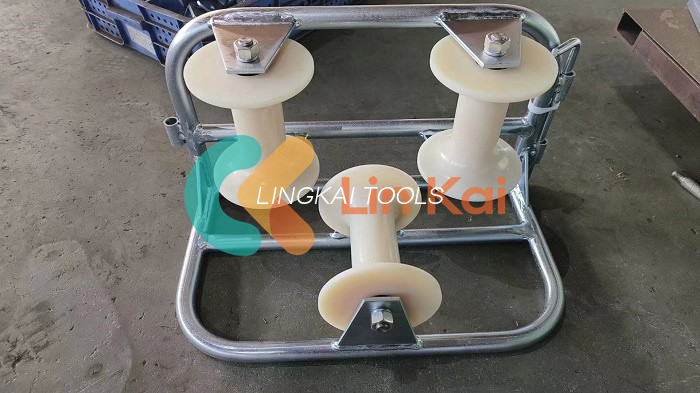

Der Kabelerdungsroller ist ein unverzichtbares Werkzeug für Kabel mit einem Durchmesser von weniger als 200 mm. Es gibt zwei Arten von Rollen: Nylon und Aluminium.
Die Dreischeiben-Kabelrolle wurde speziell für den Durchgang von Kabeln mit großem Durchmesser entwickelt. Es kann individuell angepasst werden, um beliebige Drehwinkel aufzubauen, um unterschiedlichen Anforderungen gerecht zu werden.

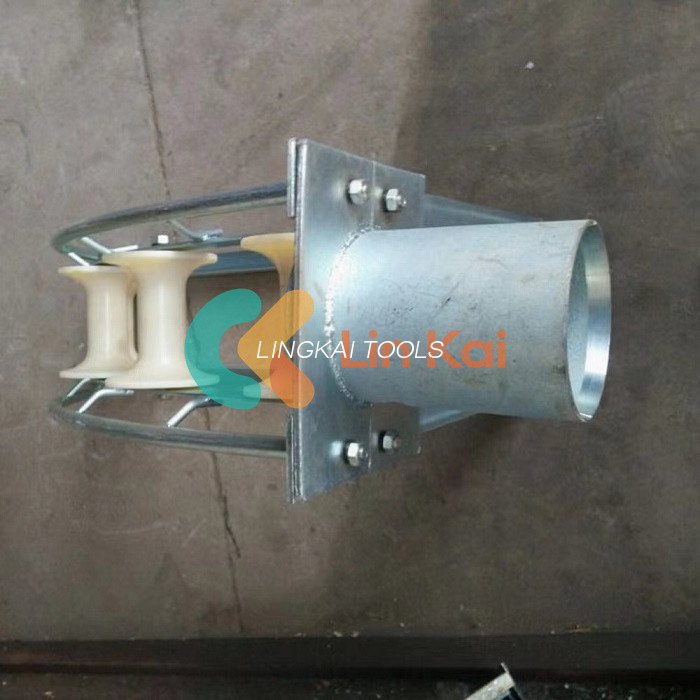

Die Cable Entrance Protection Roller ist ein Lebensretter, wenn es um den Schutz von Kabelverlängerungen geht. Es lässt sich mühelos in jedem beliebigen Winkel im Rohreingang platzieren und verfügt über eine abschließbare Oberfläche aus verzinktem Stahl mit einer einzigen Nylonscheibe für maximalen Schutz vor Kabelschäden.
Die Kabeleingangsschutzrolle der D-Serie ist mit einem Mechanismus mit verbesserter Länge und fester Länge ausgestattet, der eine lange Lebensdauer gewährleistet. Es verfügt über eine einzelne Nylonscheibe für eine einfache Kabeldurchführung.

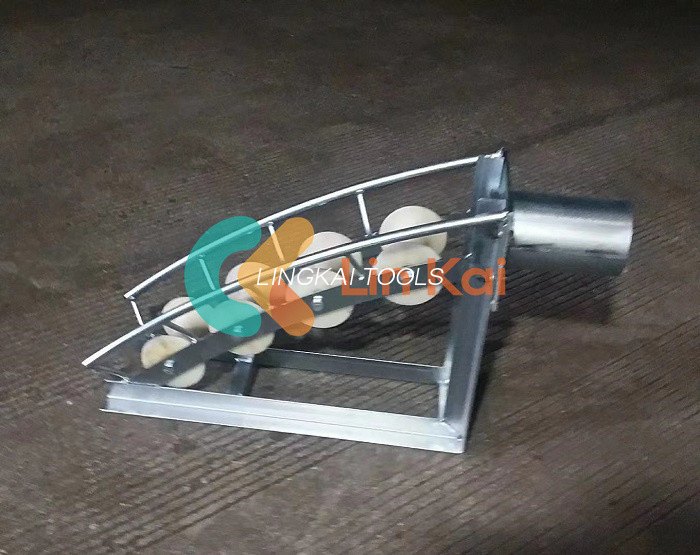

Der Cable Pithead Roller ist ein All-in-One-Werkzeug, das das Kabel und das Zugseil am Grubenkopf schützt und für maximale Sicherheit sorgt. Es ist ein Muss für jeden, der in diesem Bereich arbeitet.
Gerade Kabelrolle zum Verlegen von Erdkabeln| Artikel-Nr. | Modelll | Arbeitslast (KN) | Durchmesser des Kabels (mm) |
Konstruktion einer Kabelrolle | Gewicht (kg) |
| 21171 | SHL1 | 10 | Φ150 | Aluminiumgussrahmen, Aluminiumrolle | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Nylonrolle mit Aluminiumgussrahmen | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Aluminiumwalze mit Stahlplattenbasis | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Nylonwalze mit Stahlplattenbasis | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Stahlrohrrahmen, Aluminiumrolle | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Stahlrohrrahmen, Nylonrolle | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Stahlrohr, lange Beine, Aluminiumrolle | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Stahlrohr mit langen Beinen und Nylonrolle | 7.8 |
Hinweis: Die Rollen werden für die Installation verschiedener unterirdischer Stromkabel bis zu einem Durchmesser von Ø200 mm verwendet. Bitte wählen Sie die passende Rolle entsprechend Ihrer Kabelgröße aus.
Alle Seilrollen sind auf Lagern montiert. Der Rahmen besteht aus verzinktem Stahl.
Kabel-Eckrollen
| Artikel-Nr. | Modelll | Arbeitslast (KN) | Größe der Kabel (mm) | Gewicht (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
Anwendung: Kabeleckrollen werden für die Installation von Stromkabeln an Grabenecken verwendet.
Die Seilrollen bestehen aus Aluminium oder MC-Nylon und sind alle auf Lagern montiert.
Führende und tragende Kabel:
Kabelrollen werden häufig an den Ecken von Kabeltrassen angebracht, um den Kabeln Führung und Halt zu bieten. In einem Kabelsystem verlaufen die Kabel durch eine Reihe von Punkten, und Kabelrollen sorgen dafür, dass sich die Kabel entlang des vorgesehenen Weges bewegen, und verhindern so ein Durchhängen oder Verdrehen, das durch ihr Gewicht, die äußere Umgebung und andere damit zusammenhängende Faktoren verursacht werden kann.
Unsere Elektrokabel-Einziehwerkzeuge sind darauf ausgelegt, die Kabelinstallation einfacher und effizienter zu gestalten. Wir bieten eine Reihe technischer Unterstützung und Dienstleistungen an, um sicherzustellen, dass unsere Kunden das Beste aus ihren Werkzeugen herausholen:
Unser Expertenteam ist bestrebt, erstklassigen Service und Support zu bieten. Kontaktieren Sie uns für weitere Informationen darüber, wie wir Sie bei Ihren Kabelzuganforderungen unterstützen können.
