Wie können elektrische Kabelziehwerkzeuge die Installationszeit verkürzen, ohne das Kabel zu beschädigen?

Gliederung und Leserversprechen

Womit du davonkommst

• Eine Karte in einfacher Sprache in englischer Sprache mit den Werkzeugkategorien und deren tatsächlichen Reparaturen vor Ort.
• Eine Entscheidungstabelle, die Sie in eine interne Kaufcheckliste kopieren können.
• Ein wiederholbarer Arbeitsablauf (Pre-Pull → Pull → Post-Pull), der Reibung und Nacharbeit reduziert.
• Käuferorientierte Hinweise zum Vergleich von Lieferanten über den „niedrigsten Preis“ hinaus.

Die häufigsten Schmerzpunkte beim Kabelziehen

Auf dem Papier ist das Ziehen eines Kabels „nur Traktion“. In Wirklichkeit handelt es sich um ein Systemproblem: Streckengeometrie, Oberflächenbeschaffenheit, Kabelgewicht, Schmierung, Spannungskontrolle und Handhabungsdisziplin passen zusammen. Hier sind die Schwachstellen, die sowohl bei kleinen Kanalzügen als auch bei großen Grabeninstallationen auftreten.

1) Reibungsspitzen, die den Zug blockieren

Die Reibung ist nicht gleichmäßig. An Biegungen, Versätzen, Kanalübergängen und unebenen Eintrittspunkten treten Spitzen auf. Wenn Sie diese Spitzen nicht bewältigen, erhalten Sie Unterbrechungen, Überhitzung an Kontaktpunkten oder „Hero Pulls“, die die sichere Spannung überschreiten.

2) Abnutzung des Kabelmantels und Beschädigung der Isolierung

Schäden entstehen oft durch die Grundlagen: scharfe Kanten an Kanalmündungen, Schleifen über unebene Grabenbasen, zu weit auseinander angeordnete Rollen usw Ziehen von Köpfen, die nicht richtig dimensioniert und ausgerichtet sind.

3) Biegeradiusverletzungen in Ecken und Schächten

Selbst wenn eine Crew denkt, sie habe es „langsam angehen lassen“, kann eine schlechte Kurvenabstimmung zu engen Kurven führen. Dies kann die Lebensdauer des Kabels verkürzen und zukünftige Fehler verursachen.

4) Unkontrollierte Spannung und Verdrehung

Verdrehungen können Leiter belasten und nachgelagerte Handhabungsprobleme verursachen. Eine schlechte Spannungskontrolle erhöht auch das Risiko für Besatzung und Ausrüstung. Hier kommt es auf die richtige Zugleine, die richtigen Wirbel und den richtigen Spannansatz an.

5) Produktivitätsverlust durch Versuch-und-Irrtum-Werkzeuge

Wenn die Crew „im Wesentlichen mit den richtigen Sachen“ ankommt, wird sie Zeit mit Improvisieren verbringen – oft mit Ergebnissen, die heute gut aussehen und später scheitern. Ein geplanter Toolset ist in der Regel günstiger als ein einzelner Re-Pull.

Werkzeuggruppen, die diese Probleme lösen

Ein starkes Toolkit deckt drei Aufgaben ab:Führung(Kontrollstrecke und Kurve),ziehen(sichere Traktion gewährleisten), undschützen(Verhindern Sie Abrieb, Quetschungen und Verdrehungen). Nachfolgend finden Sie den KernElektrische KabelziehwerkzeugeGruppen und wie sie sich auf reale Probleme auswirken.

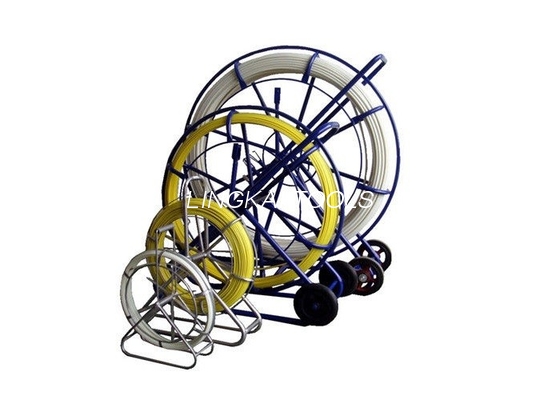

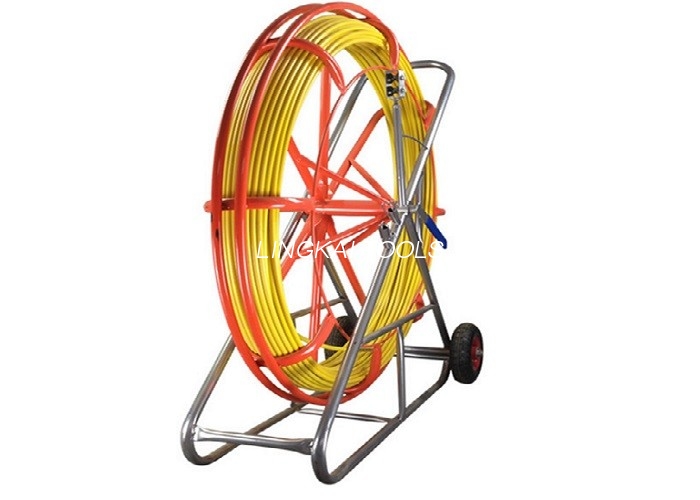

A) Kanalruten und Fischsysteme

• Was sie tun:Richten Sie einen Führungspfad durch Leitungen/Kanäle ein, damit Sie ein Seil/eine Leitung ziehen können, ohne das Kabel zu beschädigen.
• Was sie reparieren:Zeitverlust bei der Frage „Wie bekommen wir eine Leitung durch?“ und Ausfälle der Pilotlinie bei langen Läufen.
• Worauf Sie achten sollten:Der richtige Stangendurchmesser sorgt für Steifigkeit, ein Bremssystem sorgt für eine kontrollierte Ausgabe und ein Rahmen, der beim Drücken/Ziehen stabil bleibt.

B) Gerade Walzen und Grabenwalzen

• Was sie tun:Heben Sie das Kabel an und führen Sie es vom Boden ab, um die Reibung zu verringern und die Ummantelung zu schützen.
• Was sie reparieren:Schleifschäden, Hängenbleiben und ungleichmäßige Zugkraft auf der Strecke.
• Worauf Sie achten sollten:Nennlast, Lagerdesign und Rollenabstand passend zum Kabelgewicht und den Streckenbedingungen.

C) Eckrollen, Schacht-/Grubenrollen und Einfahrschutz

• Was sie tun:Kontrollieren Sie den Biegeradius an Ecken und schützen Sie das Kabel an Ein-/Austrittspunkten.
• Was sie reparieren:Biegeverletzungen, eingedrückte Jacken an Kanten und Reibungsspitzen an Ecken.
• Worauf Sie achten sollten:Glatte Rollenoberflächen, stabile Rahmen und einfache Verankerung/Positionierung.

D) Kabelstrümpfe (Ziehstrümpfe) und Zugköpfe

• Was sie tun:Übertragen Sie die Zugkraft gleichmäßig auf das Kabel (oder auf eine Zugöse/einen Zugkopf), wodurch lokale Belastungen reduziert werden.
• Was sie reparieren:Verrutschen, Leiterschäden durch improvisierte Knoten und unsichere Zugverbindungen.
• Worauf Sie achten sollten:Richtiger Griffbereich, Netzqualität, sichere Befestigung und Kompatibilität mit Wirbeln.

E) Wirbel, Anti-Twist-Lösungen und Zugleinenmanagement

• Was sie tun:Reduzieren Sie die Drehungsübertragung und halten Sie das Zugsystem ausgerichtet.
• Was sie reparieren:Verdrehungen, Knicke und instabile Züge.
• Worauf Sie achten sollten:Auf das System abgestimmte Traglast und gleichmäßige Drehung unter Spannung.

F) Winden, Abzieher, Spillwinden und Schub-/Zugmaschinen

• Was sie tun:Sorgen Sie für kontrollierte Traktion, insbesondere bei längeren oder schwereren Zügen.
• Was sie reparieren:Einschränkungen beim manuellen Ziehen, inkonsistente Spannung und ermüdungsbedingte Fehler.
• Worauf Sie achten sollten:Kontrolle der Liniengeschwindigkeit, Bremsen, Kompatibilität mit Messung/Spannungsüberwachung und sichere Verankerung.

G) „Unterstützungs“-Tools, die Katastrophen stillschweigend verhindern

• Kabeltrommelständer / Rollenhandling:Verhindert Probleme mit Luftwiderstand, „Durchgehen“ der Trommel und seitlicher Belastung.
• Messwerkzeuge:Hilft bei der Bestätigung der Streckenlänge und bei der Planung von Rollenabständen und -stufen.
• Schmierstrategie:Kein „Werkzeug“ im metallischen Sinne, aber einer der größten Reibungsreduzierer, den Sie kontrollieren können.

Schnellauswahltabelle

Verwenden Sie dies als schnellen Filter beim MatchingElektrische Kabelziehwerkzeugezu den Arbeitsbedingungen. (Tipp: Wenn Sie sich nicht sicher sind, priorisieren Sie Schutz und Reibungskontrolle – diese beiden reduzieren die Nacharbeit am meisten.)

Ein praktischer Kabelzug-Workflow

Ein Werkzeugkauf rechnet sich nur, wenn der Arbeitsablauf diszipliniert ist. Hier ist eine feldfreundliche Sequenz, die Sie teamübergreifend standardisieren können.

Schritt 1: Pre-Pull-Planung (10–20 Minuten, das spart Stunden)

• Streckenvermessung:Zählen Sie Kurven, identifizieren Sie enge Kurven und bestätigen Sie Ein-/Ausstiegspunkte.
• Überprüfung der Kabeldaten:Bestätigen Sie den Außendurchmesser, den minimalen Biegeradius und die Zugmethode (Griff vs. Zugkopf).
• Rollerplan:Legen Sie den Rollentyp und den Rollenabstand fest. Fügen Sie Eck-/Förderwalzen dort hinzu, wo Reibungsspitzen zu erwarten sind.
• Pilotlinienstrategie:Wählen Sie einen Kanalrute-/Fisch-Ansatz und rüsten Sie dann bei Bedarf auf ein Zugseil/eine Zugleine um.
• Schutzplan:Identifizieren Sie alle scharfen Kanten, rauen Grabenbasen oder Übergänge, die Schutzvorrichtungen oder Einführungshülsen benötigen.

Schritt 2: Einrichtung, die Kabelschäden verhindert

• Installieren Sie zunächst den Eintrittsschutz:Ziehen Sie nicht „einmal ziehen und sehen“. Schützen Sie die Kanten, bevor das Kabel sie berührt.
• Rollen gezielt platzieren:Zu wenige Rollen erhöhen den Luftwiderstand; Zu viele schlecht platzierte Rollen erhöhen die Gefahr von Hängenbleiben.
• Halten Sie die Ausrichtung der Winde/des Abziehers gerade:Eine Fehlausrichtung erhöht die Seitenlast und die Verdrehung.
• Verwenden Sie geeignete Griffe und Verbindungen:Vermeiden Sie improvisierte Bindungen, die den Stress konzentrieren.

Schritt 3: Führen Sie den Zug mit kontrollierter Spannung aus

1. Langsam beginnen:Lassen Sie das Kabel in der Rollenbahn „sinken“, bevor Sie die Geschwindigkeit erhöhen.
2. Beobachtungsecken:Stationieren Sie an jeder Hochrisikostelle ein Besatzungsmitglied, um Biegung und Reibung zu überwachen.
3. Kommunikation pflegen:Ein einfaches Stop/Slow/Go-Protokoll verhindert Missverständnisse unter Lärm und Druck.
4. Stoppen Sie, wenn Sie Schäden an der Jacke bemerken:Eine Pause jetzt ist günstiger als ein Fehler später.

Schritt 4: Post-Pull-Prüfungen, die Rückrufe reduzieren

• Sichtprüfung:Überprüfen Sie den Mantelzustand an Ecken, Eingängen und bekannten rauen Abschnitten.
• Routing bestätigen:Stellen Sie sicher, dass das Kabel richtig sitzt und keiner unbeabsichtigten Kompression ausgesetzt ist.
• Dokumentieren Sie die Einrichtung:Fotos der Rollenplatzierung und des Eintrittsschutzes helfen dabei, zu reproduzieren, was funktioniert hat.

Sicherheits- und Qualitätskontrollen, die Nacharbeiten verhindern

Die sichersten Arbeitsplätze sind in der Regel die qualitativ besten – denn beide beruhen auf Vorhersehbarkeit und kontrollierten Kräften. Hier finden Sie praktische Bedienelemente, die sich in den täglichen Betrieb integrieren lassen, ohne die Teams zu verlangsamen.

Kontrolle 1: Bewertungsprüfung „Schwächstes Glied“.

Jedes Zugsystem hat eine Komponente mit der schwächsten Bewertung (Griff, Wirbel, Seil, Rolle, Verankerungspunkt). Diese Komponente definiert Ihr sicheres Limit. Der Kauf bei einem Lieferanten, der klare Bewertungen liefert, reduziert das Rätselraten.

Kontrolle 2: Kurvendisziplin

In Ecken treffen Reibung, Biegeradius und Kabelschutz aufeinander. Wenn die Budgets knapp sind, investieren Sie zunächst in Ecklösungen. Auch hier amortisieren sich stabile und entsprechend dimensionierte Walzen schnell.

Kontrolle 3: Erkennung induzierter Spannung (falls zutreffend)

In bestimmten Leitungs- und Verspannungsumgebungen kann induzierte Elektrizität eine echte Gefahr darstellen. Es können spezielle Erdungsblöcke verwendet werden als Teil des Betriebsplans, wenn die Arbeitsmethode dies erfordert – befolgen Sie stets die Sicherheitsregeln und -standards Ihres Standorts.

Beschaffungshinweise für Käufer

Wenn Sie kaufenElektrische KabelziehwerkzeugeFür ein Ingenieurteam erfahren Sie hier, wie Sie Optionen mithilfe von bewerten Kriterien, die in der Praxis wichtig sind – nicht nur in einem Katalog.

Fragen Sie nach Informationen, die das Risiko verringern

• Nennlast und Anwendungsbereich:„Wofür ist es geeignet und wo sollte es nicht verwendet werden?“
• Material- und Lagerdetails:Rollenmaterial beeinflusst den Kabelschutz; Das Lagerdesign beeinflusst Reibung und Langlebigkeit.
• Konfigurationsoptionen:Gerade Linien vs. Ecken vs. Grubenkopf-Aufstellungen sollten nicht „eine Einheitslösung“ sein.
• Ersatzteilverfügbarkeit:Speziell für Rollen, Rahmen und bewegliche Baugruppen.
• Verpackung für die Exportlogistik:Verhindert Schäden, bevor die Werkzeuge überhaupt den Einsatzort erreichen.

Kaufen Sie das „System“, nicht nur das Werkzeug

Die leistungsstärksten Konfigurationen sind aufeinander abgestimmte Kits: Kanalrohrgerät → Pilotleine → Zugseil → Drehgelenk → Griff → Rollen (gerade + Ecke + Einstieg). Wenn ein Lieferant Ihnen dabei helfen kann, ein komplettes Kit für Ihre gängigen Stellenprofile zu spezifizieren, reduzieren Sie Diskrepanzen und Improvisationen vor Ort.

Wo ein spezialisierter Hersteller reinpasst

Wenn Ihre Projekte wiederholte Erdverlegungen, Grabenverlegungen oder leitungsbaubedingte Kabelhandhabungen umfassen, kann es sich lohnen, damit zusammenzuarbeiten ein Hersteller, der mehrere Werkzeugkategorien abdeckt – weil Kompatibilität und Bewertungen im gesamten System einfacher zu verwalten sind.

Zum Beispiel,Ningbo Lingkai Electric Power Equipment Co., Ltd. bietet eine breite Produktpalette unter demElektrische KabelziehwerkzeugeKategorie, einschließlich Kanalstangen (zur Erstellung von Pilotleitungen), Rollen (zur Reibungsreduzierung), und zugehöriges Zug-/Handhabungszubehör – nützlich, wenn Sie versuchen, Ihre Crew-Kits zu standardisieren, anstatt unübertroffene Teile aus mehreren Quellen zu mischen.

FAQ

Letzter Imbiss

Der besteElektrische KabelziehwerkzeugeZiehen Sie nicht nur „härter“ – sie reduzieren die Reibung, schützen die Kabeloberflächen, Kontrollieren Sie den Biegeradius und helfen Sie den Teams, eine konstante Spannung aufrechtzuerhalten. Wenn Sie ein Werkzeugsystem rund um Ihre gängigsten Routen standardisieren, Sie werden seltener blockierte Züge, weniger Jackenschäden und weniger kostspielige Nachbesserungen erleben.
